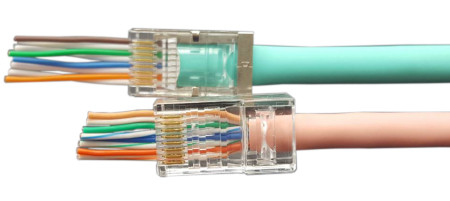

Коннектор для витой пары производства Maxicord применяется в сетевых системах передачи данных, где требуется надёжное соединение многожильных кабелей с активным оборудованием. Коннектор для витой пары обеспечивает физический контакт между проводниками и портами устройств, сохраняя целостность сигнала на всём участке линии. Витая пара как среда передачи чувствительна к качеству соединений, поэтому точность исполнения разъёма играет ключевую роль.
На практике такой коннектор используется в локальных сетях, системах видеонаблюдения и телекоммуникационных решениях. Его задача — минимизировать потери сигнала и обеспечить согласованность параметров линии. Даже незначительные отклонения в контактах могут привести к снижению скорости передачи или появлению ошибок в пакетах данных.
Внутренняя конструкция и принцип формирования контакта
Коннектор для витой пары имеет корпус из полимерного материала и металлические контакты, рассчитанные на работу с восьмью проводниками. Каждый проводник фиксируется в отдельном канале, что позволяет избежать взаимных наводок при передаче сигналов. При обжиме контактные элементы прорезают изоляцию и создают плотное соединение с жилой.
Важным параметром остаётся геометрия внутренних направляющих. Они удерживают проводники в правильном положении до момента обжатия, снижая вероятность смещения. При этом используется специальный инструмент, обеспечивающий равномерное давление. От качества обжима зависит сопротивление соединения и устойчивость линии к внешним помехам.
Отдельное внимание уделяется качеству материалов. Контакты должны обладать высокой проводимостью и устойчивостью к окислению. Корпус должен сохранять форму при многократных подключениях и отключениях. Эти характеристики напрямую влияют на срок службы и надёжность соединения.
Технологии монтажа и распространённые нарушения
При монтаже коннекторов применяется несколько стандартных схем расположения проводников. Наиболее распространены варианты T568A и T568B. Они обеспечивают согласованность подключения между различными устройствами и позволяют избежать перекрёстных ошибок. Несоблюдение схемы приводит к нарушению передачи данных и нестабильной работе сети.
Частая ошибка — неправильная зачистка кабеля. Если снять слишком много изоляции, повышается риск перекручивания жил и ухудшения характеристик линии. Слишком короткая зачистка, наоборот, не обеспечивает надёжного контакта. Ещё одна проблема — использование неподходящего инструмента, что приводит к неполному обжиму и ослаблению соединения.
Также важно учитывать длину нерасплетённого участка витой пары. Чем больше сохраняется скрутка жил, тем лучше подавляются электромагнитные наводки. Нарушение этого правила увеличивает уровень шумов и снижает качество передачи сигнала. В профессиональной практике такие детали напрямую влияют на стабильность всей сети.
Практические критерии подбора и эксплуатации
При выборе разъёма учитываются условия эксплуатации, категория кабеля и требуемая скорость передачи. Для современных сетей применяются компоненты, соответствующие категориям не ниже Cat5e, а в высокоскоростных системах — Cat6 и выше. Коннектор для витой пары должен обеспечивать точное позиционирование проводников и стабильный контакт при длительной эксплуатации.
Немаловажную роль играет механическая прочность. Разъём должен выдерживать значительное количество циклов подключения без ухудшения характеристик. Для сложных условий эксплуатации используют экранированные варианты, которые снижают влияние внешних электромагнитных помех и повышают устойчивость канала.
При эксплуатации важно соблюдать правила укладки кабеля. Резкие изгибы, чрезмерное натяжение и механические нагрузки могут повредить структуру проводников. Это приводит к увеличению потерь и нестабильной работе линии. Грамотный монтаж и качественные компоненты формируют основу надёжной сети, где каждый элемент работает в заданных параметрах без отклонений.
